La réalisation de pièces avec du métal est fort possible à la maison ou en milieu professionnel. Un tel travail ne requiert pas forcément le recours au service d’un artisan. Les amateurs de bricolage et les personnes qui sont habiles de leurs mains peuvent effectuer cette tâche lorsqu’elles disposent de tout le nécessaire. Pour découper les structures métalliques, découvrez les méthodes et les moyens qui permettent de réaliser les travaux avec efficacité.
La découpe laser : une technologie de haute précision
Les techniques de découpe moderne s’appuient sur des technologies avancées pour répondre aux exigences croissantes de l’industrie manufacturière. Avec plus de 15 000 installations laser industrielles recensées en Europe en 2024, cette méthode représente aujourd’hui l’une des solutions les plus plébiscitées pour le travail des métaux.

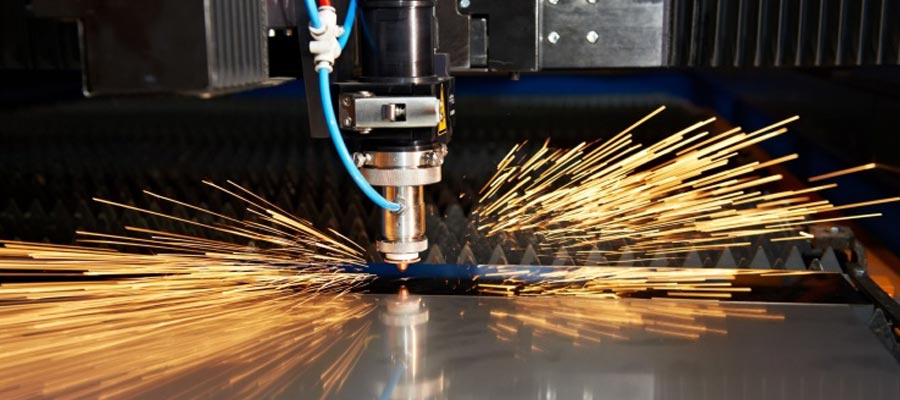

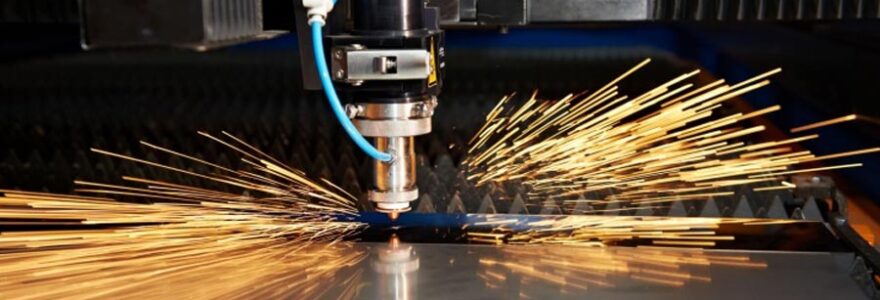

Principe et fonctionnement de la découpe laser
Les machines-outils sont essentielles pour obtenir un résultat précis lorsqu’il faut manipuler les matériaux comme le métal. Justement pour ce faire, la découpe laser sur acier, sur inox, sur aluminium ou sur tôle noire ordinaire peut être préconisée en milieu professionnel. Ce système performant, exploité depuis plusieurs décennies, permet de réaliser des motifs complexes grâce à sa précision et sa capacité à inciser même sur une petite surface.
La technologie laser fonctionne par amplification de la lumière stimulée, générant un faisceau concentré d’une intensité pouvant atteindre 10^12 watts par centimètre carré. Cette densité énergétique permet de faire fondre ou sublimer localement le métal, créant ainsi une saignée nette de quelques dixièmes de millimètre de largeur.
Applications industrielles et artistiques
Certes, cette méthode est surtout courante dans le travail de la tôlerie industrielle, mais elle sert aussi dans d’autres domaines, comme la conception des ouvertures en ouvrage métallique (pour les constructions) et la création d’œuvre d’art. L’efficacité de cette technique réside essentiellement dans la précision de la découpe, dans la netteté du rendu étant donné qu’il n’y a aucune bavure, et dans la rapidité du procédé.
Les secteurs automobiles et aéronautiques représentent à eux seuls 45% des applications de découpe laser en 2024, selon les données de l’Association Européenne des Technologies Laser. La tolérance dimensionnelle peut atteindre ±0,01 mm sur des épaisseurs variant de 0,5 à 200 mm selon le type de laser utilisé.
Avantages techniques et économiques
La finition est impeccable et les pièces ainsi obtenues sont faciles à utiliser, car tout de suite après chaque opération, le métal est refroidi instantanément sous l’effet d’un gaz (azote, CO2, oxygène et autres) haute pression. Pour des projets de fabrication de pièces métalliques complexes, il est recommandé de faire appel à SARE, l’expert du repoussage et de l’emboutissage qui combine savoir-faire artisanal et haute technicité industrielle. Le rayon laser permet de couper d’innombrables éléments de diverses tailles et d’agir sur des grandes dimensions. Les pièces métalliques issues de cette découpe industrielle peuvent être utilisées aussi bien par les particuliers et les bricoleurs que par les experts, entre autres, les artistes, les designers, les architectes, les décorateurs, les artisans et les constructeurs.
Type de laser | Puissance typique | Épaisseur max acier | Vitesse de coupe |
CO2 | 2-6 kW | 25 mm | 15-20 m/min |
Fibre | 1-15 kW | 40 mm | 25-40 m/min |
YAG | 0,5-4 kW | 20 mm | 8-12 m/min |
La découpe au jet d’eau : une méthode polyvalente
Cette technique révolutionnaire, développée initialement dans les années 1970 pour l’industrie aérospatiale, utilise la force hydraulique pour sectionner les matériaux les plus résistants. Avec une pression pouvant atteindre 6 200 bars, soit près de 400 fois la pression atmosphérique, le jet d’eau représente une alternative efficace aux méthodes thermiques.
Principes physiques du découpage hydraulique
Outre le recours au service d’une entreprise de découpe laser pour avoir des pièces en acier, le travail des métaux peut également s’effectuer à l’aide d’autres méthodes. L’exploitation du jet d’eau à haute pression est une très bonne alternative, dans la mesure où cette technique donne de bons résultats. Le principe de ce procédé se base sur l’enlèvement de la matière qui sépare, puis coupe le métal sans que ce dernier soit exposé à des contraintes thermiques. Le liquide est éjecté à une très grande vitesse et sous une pression fort élevée pour pouvoir inciser la matière. Dans la pratique, des buses et des pompes à haute pression sont exploitées par les professionnels. La vitesse de sortie du jet peut atteindre 1 000 mètres par seconde, soit trois fois la vitesse du son. Pour les matériaux particulièrement résistants, l’ajout d’abrasif grenat augmente considérablement le pouvoir de coupe, permettant de sectionner des épaisseurs jusqu’à 300 mm.
Paramètres techniques et applications
Cependant, pour fabriquer des pièces avec précision, les différents éléments doivent répondre à des paramètres que seuls les spécialistes en la matière maîtrisent. En effet, pour chaque type de tôle d’une certaine grosseur et pour la taille souhaitée, le matériau à découper doit être judicieusement sélectionné. Les installations modernes consomment en moyenne 3 à 4 litres d’eau par minute de fonctionnement, avec un taux de recyclage pouvant atteindre 95%. La consommation électrique varie entre 30 et 50 kWh par heure selon la puissance de la pompe haute pression.
Avantages et limites de la méthode
La découpe au jet d’eau est une technique intéressante qui présente plusieurs avantages, pour ne citer que :
- la recyclabilité de l’eau de coupe ;
- l’absence de scories pour une finition impeccable ;
- l’obtention d’une ligne propre, sans besoin de retouche au niveau des bords ;
- la précision de la découpe ;
- la possibilité d’être utilisé pour inciser les divers matériaux.
Toutefois, la découpe au jet d’eau vaut plus cher et n’a pas la vitesse du système au rayon laser. Le coût horaire peut atteindre 150 à 200 euros selon la complexité des pièces, contre 80 à 120 euros pour la découpe laser sur des épaisseurs équivalentes.
La découpe au jet d’eau reste la seule méthode permettant de travailler les matériaux composites sans altérer leurs propriétés structurelles, ce qui explique son succès dans l’aéronautique et le spatial.
La découpe manuelle : outils traditionnels et modernes
Malgré l’essor des technologies industrielles, les méthodes manuelles conservent leur pertinence pour de nombreuses applications, particulièrement dans l’artisanat, la réparation et les petites séries. En France, plus de 2,5 millions de bricoleurs utilisent régulièrement des outils de découpe métallique selon les statistiques 2024 de la Fédération des Magasins de Bricolage.
Outils de découpe traditionnels
D’autres techniques permettant de faire des incisions sur le métal existent tout aussi bien, outre la découpe laser sur inox et le recours au jet d’eau. Des outils à usage manuel peuvent être utilisés pour faire des entailles dans le métal. Généralement, ce sont des petites retouches ou des coupures de petite et moyenne taille qui sont réalisées avec ces équipements. Ils sont également préconisés pour un usage domestique, surtout par les bricoleurs. Les formes de métal qui sont fréquemment découpées avec ces outils sont les tubes, les tôles, les grillages, les plaques, les tiges et les tuyaux. L’équipement choisi dépend de l’épaisseur et de la taille du matériau.
Caractéristiques des outils portatifs
Sont parmi les dispositifs portatifs utilisables pour découper le métal, la cisaille à tôle, la scie sauteuse, la meuleuse tronçonneuse et la scie à métaux.
- La cisaille à tôle s’utilise souvent pour tailler des feuilles de métal d’une épaisseur inférieure ou égale à 4/10e de centimètre. Contrairement à la découpe laser sur aluminium qui peut être efficace, quelle que soit la grosseur du matériau, cette méthode est surtout préconisée pour les tôles fines, voire très fines.
- La scie sauteuse fonctionne avec les lames spécifiques à chaque métal travaillé.
- La meuleuse tronçonneuse est un appareil électrique qui permet de découper rapidement des métaux épais.
- La scie à métaux convient surtout à de petites entailles à effectuer sur une tôle fine.
Performance et domaines d’application
Les cisailles pneumatiques modernes peuvent exercer une force de coupe dépassant 50 tonnes, permettant de sectionner des tôles d’acier de 12 mm d’épaisseur. Les meuleuses d’angle, équipées de disques diamantés, atteignent des vitesses de rotation de 11 000 tours par minute pour une découpe efficace des aciers alliés.
Pour les applications de précision, les scies à ruban métallique offrent une alternative intéressante avec une largeur de trait de seulement 1,5 à 3 mm selon la lame utilisée. La vitesse de coupe varie entre 15 et 300 mètres par minute selon le matériau et l’épaisseur.
Évolution technologique des outils manuels
L’intégration de l’électronique dans les outils portatifs a considérablement amélioré leurs performances. Les scies sauteuses modernes intègrent des systèmes de variation de vitesse électronique et des guides laser pour une précision de coupe comparable aux machines industrielles d’entrée de gamme.
Outil | Épaisseur max | Précision | Coût moyen |
Cisaille manuelle | 2 mm | ±0,5 mm | 50-150€ |
Scie sauteuse | 10 mm | ±0,2 mm | 80-300€ |
Meuleuse 125mm | 15 mm | ±1 mm | 40-200€ |
Scie à ruban portable | 50 mm | ±0,1 mm | 200-800€ |
Nouvelles technologies émergentes
L’industrie de la découpe métallique évolue constamment avec l’émergence de nouvelles technologies prometteuses. Les procédés hybrides combinant plusieurs méthodes de découpe gagnent en popularité, offrant une polyvalence accrue pour les applications complexes.
Découpe plasma haute définition
La technologie plasma, utilisant un arc électrique ionisé à haute température (20 000°C), permet de découper efficacement les métaux conducteurs avec une vitesse supérieure au laser sur les fortes épaisseurs. Les systèmes modernes atteignent une précision de ±0,25 mm sur des épaisseurs jusqu’à 160 mm d’acier.
Électroérosion par fil
Cette méthode utilise un fil métallique comme électrode pour éroder progressivement le matériau par décharges électriques contrôlées. Particulièrement adaptée aux formes complexes et aux matériaux traités thermiquement, elle offre une précision exceptionnelle de ±0,002 mm.
Automatisation et intelligence artificielle
L’intégration de systèmes d’intelligence artificielle permet désormais d’optimiser automatiquement les paramètres de coupe selon le matériau et la géométrie désirée. Ces innovations réduisent les déchets de 15 à 25% tout en améliorant la qualité des pièces produites. En 2024, le marché mondial de la découpe métallique représente plus de 8 milliards d’euros, avec une croissance annuelle de 4,2% tirée par les secteurs automobile, aéronautique et énergétique. Cette dynamique favorise l’innovation continue et l’amélioration des procédés existants.
