Lorsqu’un convoyeur tombe en panne après quelques mois ou qu’un arbre d’engin agricole montre des signes d’usure prématurée, le roulement inadapté est souvent en cause. Le dimensionnement des roulements pour charges élevées ne se résume pas à reprendre la référence d’origine : la nature de la charge appliquée, les dimensions imposées par le montage existant et les contraintes de disponibilité influencent directement la durabilité de la solution choisie.
Choisir le bon roulement pour supporter une charge importante exige de distinguer clairement les familles disponibles et de comprendre la différence entre charge dynamique et charge statique. Cette distinction technique conditionne non seulement la durée de vie du roulement, mais aussi la sécurité du fonctionnement et le coût réel de maintenance sur le long terme.
Cet article présente les critères décisifs pour sélectionner un roulement capable de tenir la charge sans défaillance prématurée, en partant des notions techniques indispensables jusqu’aux repères de dimensionnement pratiques pour un remplacement fiable.
Quel roulement choisir pour supporter une charge importante ?
Réponse directe : Pour supporter une charge importante, les roulements à rouleaux cylindriques et les roulements à rouleaux à rotule sont les mieux adaptés, grâce à leur surface de contact plus étendue que celle des roulements à billes. Le choix définitif dépend ensuite de la nature de la charge : radiale, axiale ou combinée.
Lorsque la charge s’applique perpendiculairement à l’axe de rotation, une charge dite radiale, les roulements à rouleaux cylindriques offrent la meilleure capacité de support. Les surfaces de contact entre les rouleaux et les chemins de roulement permettent de répartir la charge sur une zone plus large qu’avec des billes, réduisant ainsi la pression locale et l’usure.
Pour une charge axiale, dirigée dans l’axe de rotation, ou pour une charge combinée associant composantes radiale et axiale, les roulements à rouleaux coniques ou les butées à billes représentent des solutions adaptées. Les roulements à rotule, capables d’absorber un léger défaut d’alignement, conviennent particulièrement aux applications agricoles ou de manutention où les déformations de structure sont fréquentes.
La sélection d’un roulement pour charge élevée nécessite également de vérifier la compatibilité avec les dimensions existantes du montage et la disponibilité effective de la référence dans le catalogue constructeur. Remplacer un roulement à billes par un roulement à rouleaux de mêmes dimensions extérieures améliore la tenue en charge, à condition que la largeur et les tolérances d’arbre et de logement restent compatibles.
Le risque principal d’un mauvais choix reste l’usure prématurée : un roulement sous-dimensionné pour la charge appliquée provoque rapidement des déformations permanentes, des jeux excessifs et une défaillance complète nécessitant un arrêt machine coûteux. Identifier correctement le type de charge constitue donc la première étape avant toute décision.
Charge dynamique et charge statique : deux notions à distinguer avant de choisir
La capacité de charge d’un roulement s’exprime selon deux paramètres distincts : la charge dynamique de base et la charge statique de base. Comprendre cette distinction permet d’interpréter correctement les fiches techniques des constructeurs et d’éviter les erreurs de dimensionnement.
La charge dynamique de base, notée C, représente la charge que le roulement peut supporter en rotation continue pendant une durée de vie théorique d’un million de tours. Cette valeur, exprimée en kilonewtons (kN), sert de référence pour comparer les capacités des différentes familles de roulements lorsque l’application implique une rotation régulière sous charge.
Selon la documentation technique NTN-SNR sur la durée de vie, la capacité statique de base C0 s’applique notamment lorsque le roulement est à l’arrêt ou en faibles oscillations sous charge. Cette situation concerne directement les applications telles que les ponts roulants, les pivots ou les palans, où le roulement reste immobile sous charge pendant des périodes prolongées.
Selon Techniques de l’Ingénieur, la capacité de charge statique est particulièrement déterminante pour les arrêts prolongés sous charge, les rotations lentes sous charge et les oscillations lentes sans rotation complète. Une charge statique excessive à l’arrêt engendre des déformations permanentes aux contacts entre les éléments roulants et les chemins de roulement, créant des empreintes qui génèrent ensuite des vibrations et une usure accélérée lors de la reprise du fonctionnement.
Sur une fiche produit, ces valeurs apparaissent généralement dans un tableau de caractéristiques sous les mentions « Charge dynamique de base » et « Charge statique de base ». Comparer ces deux valeurs entre plusieurs références permet d’identifier rapidement le roulement le mieux adapté à une application donnée. Pour approfondir ces notions et comprendre l’influence des tolérances de roulements et classes de précision sur les performances réelles, les documentations techniques des fabricants et les normes ISO offrent des ressources complémentaires utiles.

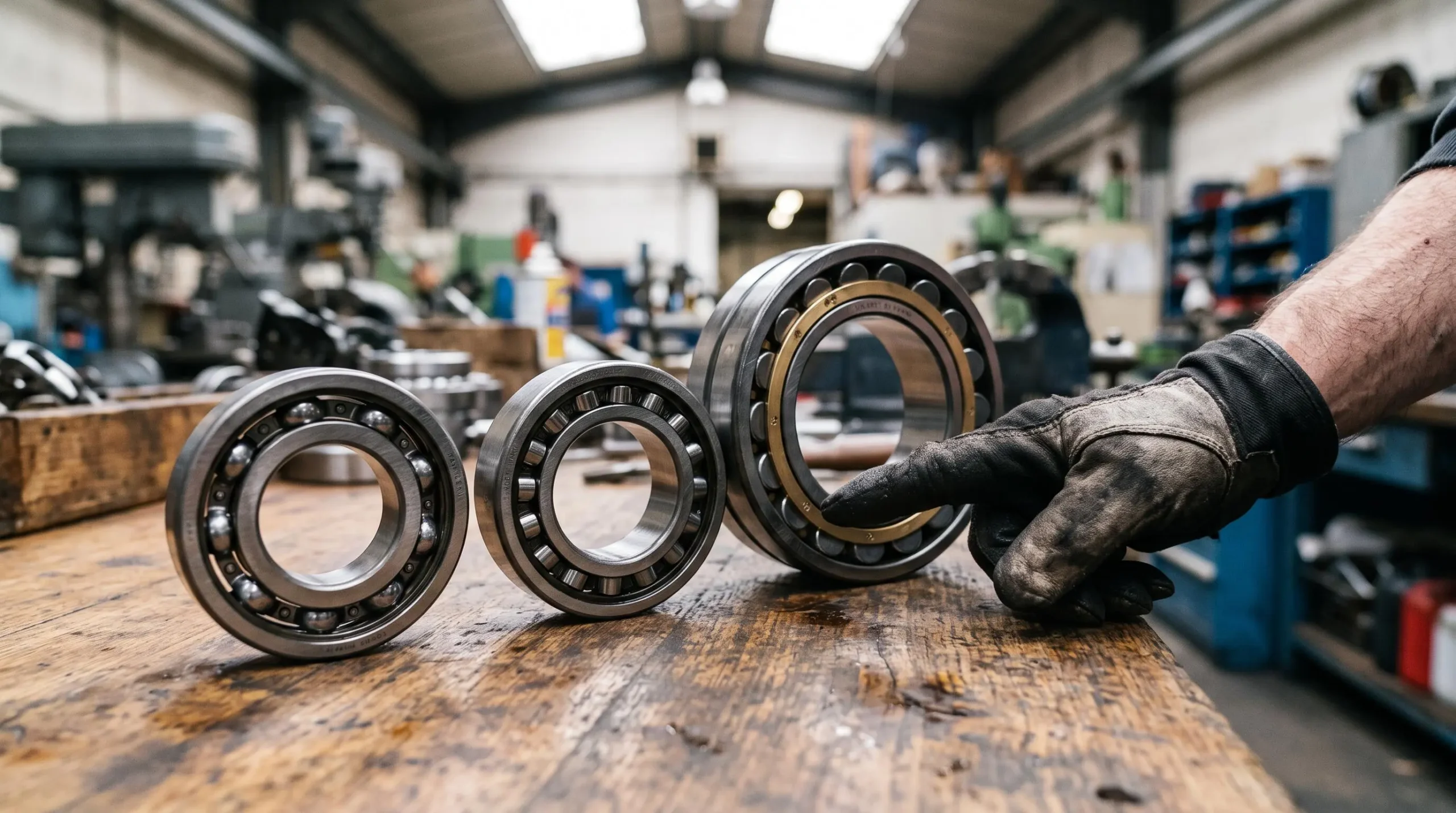

Comparatif des familles de roulements pour charges élevées
Les quatre grandes familles de roulements se distinguent nettement par leur capacité à supporter des charges élevées, en raison de leur géométrie interne et de la surface de contact entre les éléments roulants et les chemins de roulement.
| Famille | Capacité charge radiale | Capacité charge axiale | Cas d’usage typique | Avantages principaux | Limites principales |
|---|---|---|---|---|---|
| Roulements à billes | Moyenne | Faible à moyenne | Moteurs, ventilateurs, pompes légères | Vitesse élevée, faible frottement, coût réduit | Surface de contact limitée, capacité de charge réduite |
| Roulements à rouleaux cylindriques | Très élevée | Nulle (sauf type N ou NU) | Convoyeurs lourds, réducteurs industriels | Excellente tenue en charge radiale, longévité | Aucune reprise de charge axiale, sensibilité au défaut d’alignement |
| Roulements à rouleaux à rotule | Très élevée | Moyenne | Engins agricoles, équipements mobiles | Absorption des défauts d’alignement, charge combinée | Vitesse limitée, coût plus élevé |
| Roulements à aiguilles | Élevée | Nulle | Applications à encombrement radial réduit | Encombrement minimal, bonne capacité radiale | Vitesse limitée, montage délicat, pas de charge axiale |
| Paliers | Élevée | Moyenne | Arbres de transmission, équipements agricoles | Montage simplifié, étanchéité intégrée | Précision moindre, flexibilité de conception réduite |
D’après une étude technique comparative des familles de roulements, les roulements à rouleaux coniques supportent, à dimensions et masse égales, des charges combinées plus élevées que les roulements à billes à contact radial. Cette supériorité s’explique par la géométrie du contact : les rouleaux génèrent une ligne de contact étendue, tandis que les billes créent un simple point de contact.

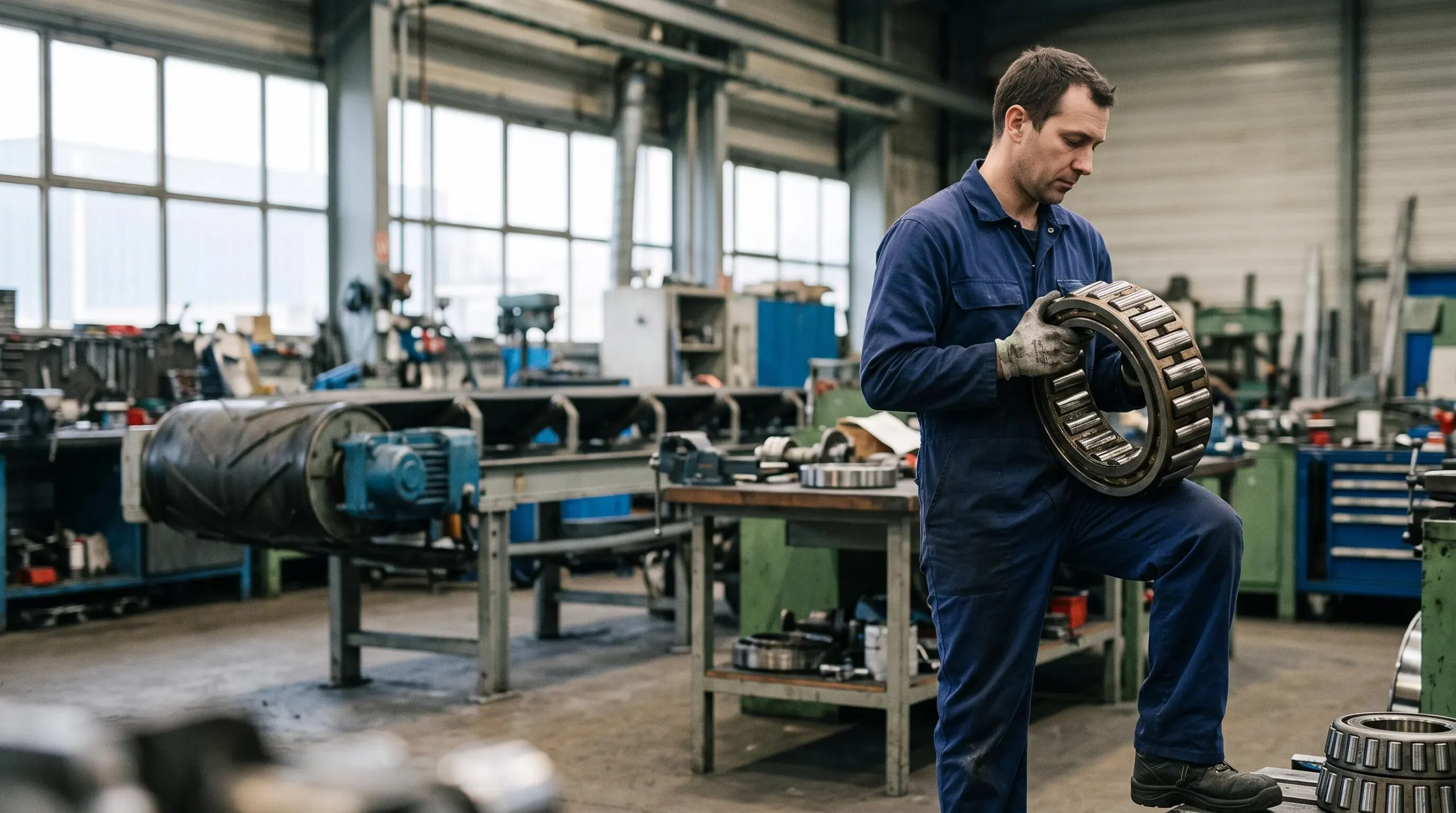

Pour un convoyeur soumis à une charge lourde en continu, le roulement à rouleaux cylindriques reste le choix privilégié, à condition que l’application n’impose aucune charge axiale significative. Dans le cas contraire, un roulement à rouleaux coniques ou un montage en opposition de deux roulements à billes à contact oblique devient nécessaire pour reprendre les efforts axiaux.
Les roulements à aiguilles trouvent leur pertinence lorsque l’encombrement radial disponible est insuffisant pour accueillir un roulement à rouleaux cylindriques de capacité équivalente. Typiquement, les bielles de moteurs thermiques ou les articulations d’engins de chantier utilisent cette solution pour concilier charge élevée et espace réduit.
Le critère de décision final intègre trois paramètres : la performance en charge, vérifiable par les valeurs C et C0, l’encombrement disponible mesuré sur le montage existant, et le coût d’acquisition incluant la disponibilité rapide de la référence chez le fournisseur. Un roulement à rouleaux peut coûter deux à trois fois plus cher qu’un roulement à billes de dimensions comparables, mais sa durée de vie multipliée par cinq ou dix compense largement l’investissement initial sur une machine de production.
Comment dimensionner son roulement en fonction des dimensions existantes ?
Le remplacement d’un roulement défaillant nécessite de relever trois dimensions fondamentales : le diamètre intérieur de la bague intérieure, le diamètre extérieur de la bague extérieure, et la largeur du roulement. Ces trois cotes, exprimées en millimètres, permettent d’identifier la référence exacte compatible avec le montage existant.

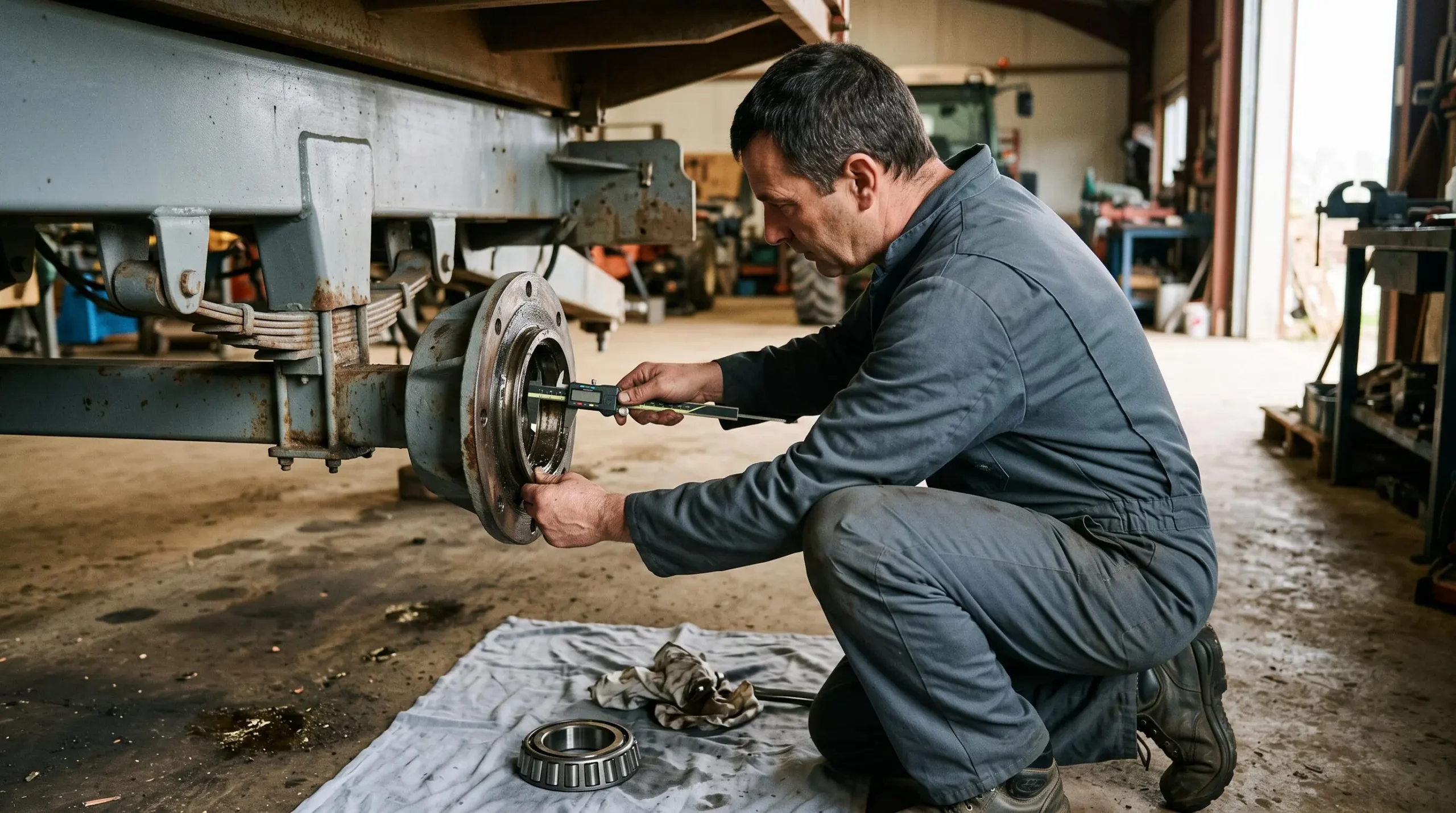

Pour mesurer un roulement démonté, un pied à coulisse numérique ou analogique suffit. Le diamètre intérieur se mesure directement à l’intérieur de la bague intérieure, le diamètre extérieur sur l’extérieur de la bague extérieure, et la largeur entre les deux faces du roulement. Attention aux roulements à gorge intérieure ou extérieure : la mesure doit porter sur le diamètre du chemin de roulement, non sur la gorge de montage.
Les références normalisées des roulements suivent généralement une codification qui intègre ces dimensions. Un roulement référencé 6206, par exemple, présente un diamètre intérieur de 30 mm, un diamètre extérieur de 62 mm et une largeur de 16 mm. La première partie du code indique la famille et la série, la seconde partie encode les dimensions selon une table de correspondance propre au constructeur.
Une fois les dimensions relevées, la vérification de la compatibilité de charge devient indispensable. Un roulement de mêmes dimensions peut appartenir à une série différente offrant une capacité de charge supérieure. Comparer les valeurs de charge dynamique et statique entre l’ancien roulement et le nouveau garantit un remplacement au moins équivalent, voire amélioré. La vitesse maximale admissible doit également être vérifiée : certains roulements à rouleaux supportent des charges très élevées mais présentent une vitesse limite inférieure aux roulements à billes.
Les catalogues techniques des fabricants proposent généralement des tableaux de correspondance permettant, à partir des trois dimensions mesurées, de retrouver l’ensemble des références disponibles dans chaque famille. Cette démarche permet d’arbitrer entre un remplacement strictement à l’identique et une évolution vers une famille plus performante, lorsque les contraintes de montage le permettent.
Quels critères pour faire le bon choix sans se tromper ?
La décision finale repose sur quatre critères décisifs à évaluer dans cet ordre : le type de charge appliquée, radiale, axiale ou combinée, qui oriente vers une famille de roulements ; les dimensions imposées par le montage existant, qui restreignent les références compatibles ; le budget disponible, qui arbitre entre performance maximale et coût raisonnable ; et la disponibilité effective de la référence, qui conditionne la rapidité de remise en service de la machine.
Les quatre étapes de décision pour choisir un roulement pour charge importante
- Identifier la nature de la charge : radiale, axiale ou combinée, selon la direction des efforts appliqués
- Mesurer les dimensions existantes : diamètre intérieur, diamètre extérieur et largeur du roulement à remplacer
- Comparer les capacités de charge : vérifier les valeurs C (dynamique) et C0 (statique) entre les références candidates
- Arbitrer entre coût, disponibilité et performance : privilégier la référence disponible rapidement et adaptée à la durée de vie souhaitée
Un roulement à billes peut-il supporter une charge importante ?
Un roulement à billes peut supporter une charge importante si cette charge reste principalement radiale et si les valeurs de charge dynamique et statique du roulement sélectionné correspondent aux contraintes réelles de l’application. Les roulements à billes à contact oblique, montés en opposition, supportent des charges combinées non négligeables. La limite des roulements à billes provient de leur surface de contact réduite : à dimensions égales, un roulement à rouleaux offre une capacité de charge supérieure de 30 à 50 %. Le choix d’un roulement à billes reste pertinent lorsque la vitesse de rotation est élevée, que l’encombrement axial est limité ou que le coût d’acquisition constitue une contrainte forte, à condition que la charge appliquée reste dans les limites admissibles du roulement.
Quelle marque privilégier pour un usage industriel intensif ?
Pour un usage industriel intensif, les marques NTN et SNR représentent des références reconnues en France, garantissant une disponibilité rapide des pièces et une documentation technique complète. Ces fabricants proposent des gammes étendues couvrant toutes les familles de roulements, avec des séries spécifiquement dimensionnées pour les applications à charges élevées. Les catalogues NTN et SNR comportent également des références normalisées compatibles avec les montages existants, facilitant les remplacements à l’identique ou les évolutions vers des solutions plus performantes. La disponibilité d’un catalogue de plus de 6500 références NTN et SNR, communiquée par certaines boutiques spécialisées, avec une livraison offerte dès 150 euros HT, facilite l’approvisionnement rapide sans immobiliser les machines en attente de pièces.
Le choix d’un roulement pour charge importante commence par une analyse technique rigoureuse des contraintes réelles appliquées à la machine, suivie d’une vérification des dimensions compatibles avec le montage existant. Les roulements à rouleaux, cylindriques ou à rotule, restent les solutions privilégiées pour les applications industrielles et agricoles soumises à des efforts élevés, à condition de respecter les limites de vitesse et de prévoir le montage adapté à la nature de la charge.
Cette démarche méthodique évite les défaillances prématurées coûteuses et garantit une durée de vie optimale des équipements, en arbitrant clairement entre performance technique, budget et disponibilité des références chez les fournisseurs spécialisés en transmissions mécaniques.
